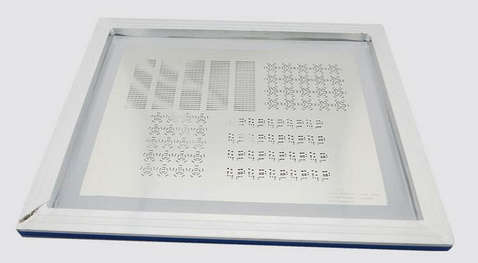

電子加工廠的生產加工流程中SMT貼片加工是不可或缺的一種加工工藝，在PCBA加工的貼片加工過程中需要用到許多種加工原材料，鋼網是其中較為重要的一種，并且需要根據PCBA的不同來進行定制。鋼網的主要的主要作用是幫助錫膏通過鋼網窗口準確的印刷在PCB的焊盤位置上，鋼網的質量能夠直接影響SMT貼片的品質。下面專業廣州電子加工廠佩特電子給大家簡單介紹一下鋼網的選擇、張力測試等。

一、鋼網選擇

市面上常見的鋼網價格從50-500元都是比較常用的，不同的價格有不同的材質和制作工藝。佩特電子普遍使用的是激光鋼網并且為了提供生產效率統一使用42*52及以上規格的大鋼網，價格優惠至150-300元，也可以根據產品的需求進行精密度更高的鋼網定制。

二、張力測試

鋼網張力的主要依據標準一般是IPC電子驗收標準中的參考指標，電子加工廠的鋼網張力測試一般使用張力測試儀進行，放置在離邊距15-20cm處，選擇5-8個點，每個平方厘米張力大于35~50N。具體的測試步驟如下：

1、鋼網外觀檢查：是否有刮傷、毛刺、破損等；

2、將張力計歸零并擰緊歸零刻度螺絲釘；

3、將鋼網水平放置在工作臺上，在檢測過程中不能按壓鋼網；

4、選取測試點，檢查測試數值是否達標；

5、填寫《鋼網張力測試記錄表》；

6、鋼網清潔；

7、在錫膏印刷機上安裝使用。

三、鋼網清潔

鋼網組裝到錫膏印刷機后，要設置清洗周期時間。某些全自動錫膏印刷機及會帶有自動清洗功能，手動式印刷設備要人工每過4-10塊板子印刷完成后擦拭一次，防止鋼網堵孔。
